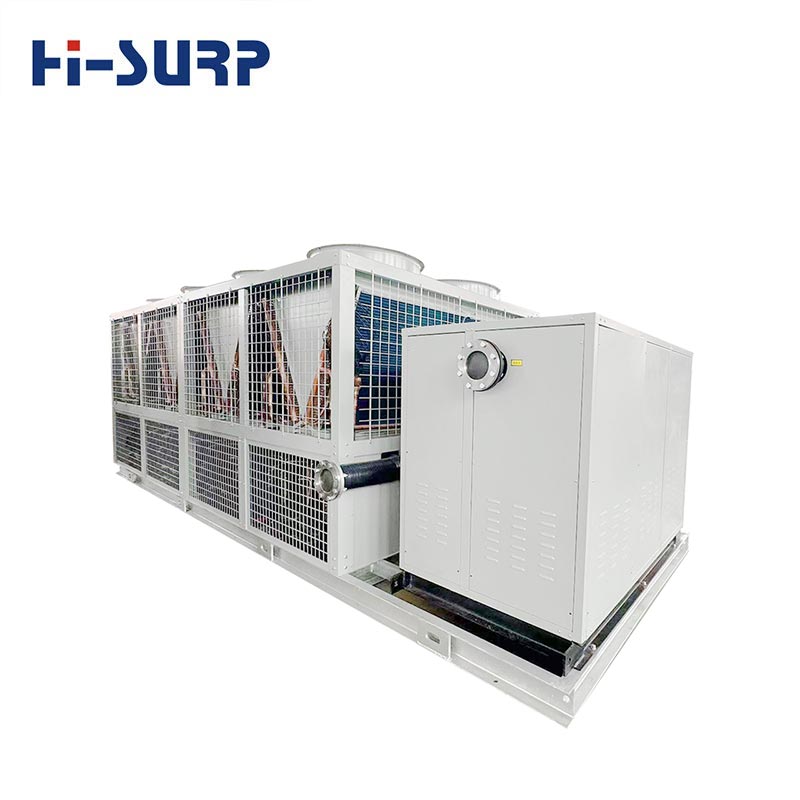

Термопомпа с въздушно охлаждане EVI

Термопомпата с въздушно охлаждане Hisurp EVI е високоефективен модул с високо качество, който възприема подобрена технология за впръскване на пари (EVI), базирана на традиционните охладители/термопомпи с въздушно охлаждане. Той е особено подходящ за проекти с високи изисквания за отоплителен капацитет в среда с ниска температура (като северни региони, студен климат или сценарии за технологично отопление).

Изпратете запитване

Какво е EVI

EVI (подобрено впръскване на пара) за термопомпа с въздушно охлаждане EVI е технология, която подобрява компресора производителност чрез междинен газов инжекцион (електроинжекцион). Неговият основен принцип е:

По време на процеса на компресиране на компресора, част от парите на хладилния агент, обработени от междинен продукт въвежда се топлообменник;
Това увеличава масовия дебит и енталпията на изхода на компресора;
като по този начин значително подобрява капацитета на нискотемпературно отопление и ефективността на системата.

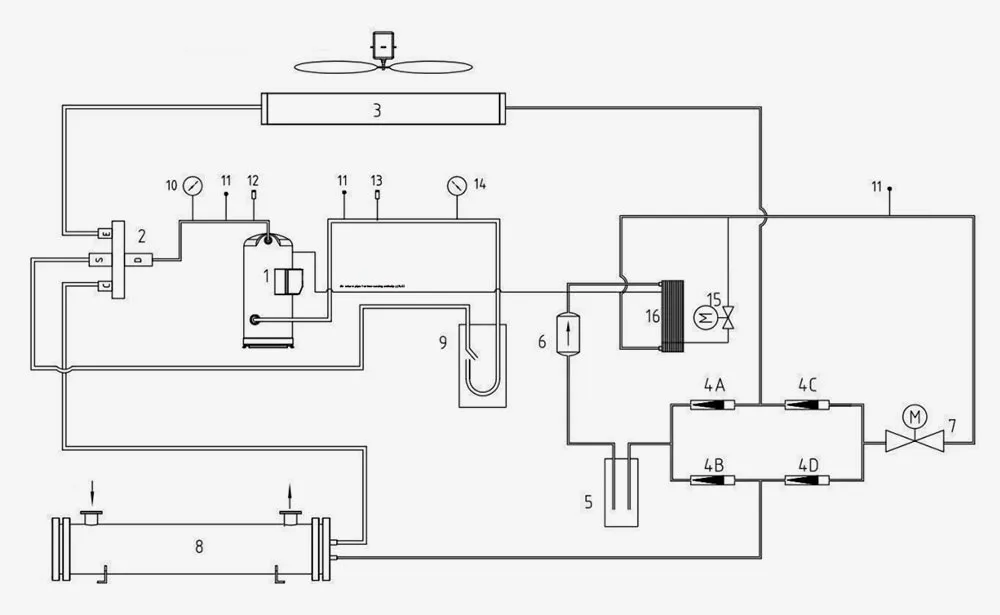

Как работи термопомпата с въздушно охлаждане EVI

1. Скрол компресор
2. Четирипътен вентил
3. Топлообменник от страната на въздуха
4. Възвратен клапан
5. Резервоар за течност под високо налягане
6. Сух филтър
7. Електронен разширителен вентил
8. Кожухотръбен топлообменник
9. Сепаратор газ-течност
10. Измервател за високо налягане (пропуснат)
11. Обработвайте иглена клапа
12. Превключвател за високо налягане
13. Превключвател за ниско налягане
14. Измервател за ниско налягане (пропуснат)
15. Електронен разширителен вентил за увеличаване на енталпията
16. Икономайзер за увеличаване на енталпията на газ

Забележка: Двойната линия е цикъл на охлаждане, единичната линия е цикъл на увеличаване на енталпията на струята

По време на работа на отопление на издръжлива термопомпа EVI с въздушно охлаждане, маршрутът на циркулация на хладилния агент е: компресор 1 → четирипътен вентил 2 → кожухотръбен топлообменник 9 → възвратен клапан 4B → резервоар за течност под високо налягане 5 → сух филтър 6 → електронен разширителен вентил 7 → възвратен клапан 4C → топлообменник от страната на въздуха 3 → четирипътен вентил 2 → газ-течност разделител 9 → компресор 1

Веригата за увеличаване на енталпията на струята е: изход на пластинчатия топлообменник → увеличаване на енталпията електронно разширение клапан → плоча топлообменник → амортисьор → компресор

Тази диаграма е единична система, а другата система е в съответствие с тази система.

Характеристики

Strong Heating Capacity at Low Temperatures

Силен капацитет на нагряване при ниски температури

Обикновените термопомпи с въздушно охлаждане изпитват значителен спад на производителността под -5 ℃.
Усъвършенстваните термопомпи EVI с въздушно охлаждане могат да работят стабилно при околни температури от -20 ℃ или дори по-ниски.

Значително подобрен отоплителен капацитет

Капацитетът на отопление се увеличава с 20%~40% при условия на ниска температура.

По-висока енергийна ефективност

Подобрен COP и намалена оперативна консумация на енергия.

По-безопасна работа на компресора

Ефективно намалена температура на отработените газове, свеждайки до минимум риска от прегряване.

Подготовка преди монтаж

1. Когато се транспортира до мястото на инсталиране, термопомпата с въздушно охлаждане EVI трябва да бъде внимателно проверена според опаковъчния списък за всички артикули. Ако има някаква повреда или липсващи части, трябва незабавно да се информира фабриката Hisurp.
2. Потребителят трябва да осигури недеформируема твърда основа или бетонна основа. Основата трябва да е плоска и да може да понесе тежестта на самата термопомпа с въздушно охлаждане EVI: за целия модул тя може да бъде директно поставена върху носещата греда съгласно чертежа (вижте приложеното I).
3. Термопомпата EVI с въздушно охлаждане може да бъде поставена на добре проветриво място, като покрив, балкон или други удобни места за инсталиране в близост до места с климатик. Трябва да има достатъчно пространство за вентилация около уреда и трябва да има не по-малко от 1,5 метра пространство около предната и задната част, отляво и отдясно на уреда. Не трябва да има препятствия, които да влияят на издухващия въздушен поток в рамките на 5 метра от изпускателния отвор. Разстоянието между уреда и повърхността на входа на въздуха на уреда не трябва да бъде по-малко от 3 метра, за да се предотврати взаимната интерференция на всеки уред и да се повлияе на нормалната работа на уреда (вижте приложено II).
4. Свързващите тръби на термопомпата с въздушно охлаждане EVI и самият модул трябва да бъдат подготвени в съответствие с местните стандарти за HVAC.

Проектни случаи

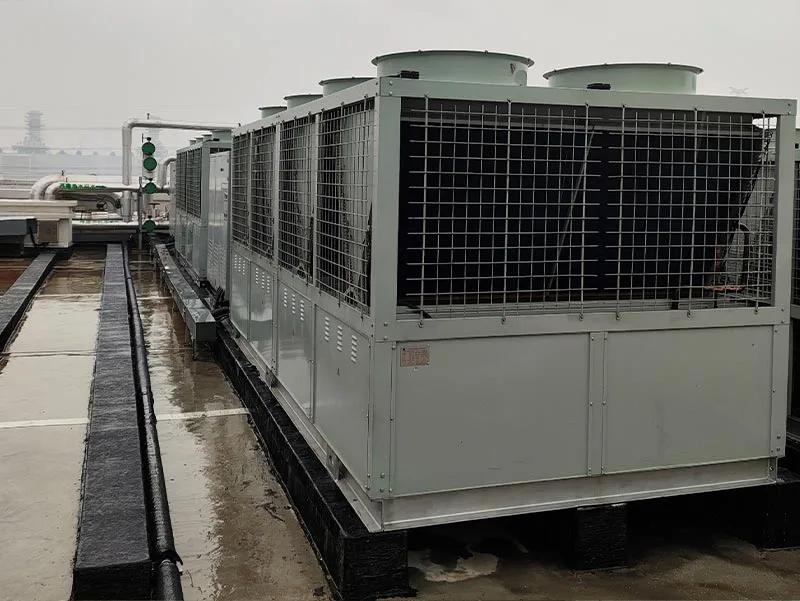

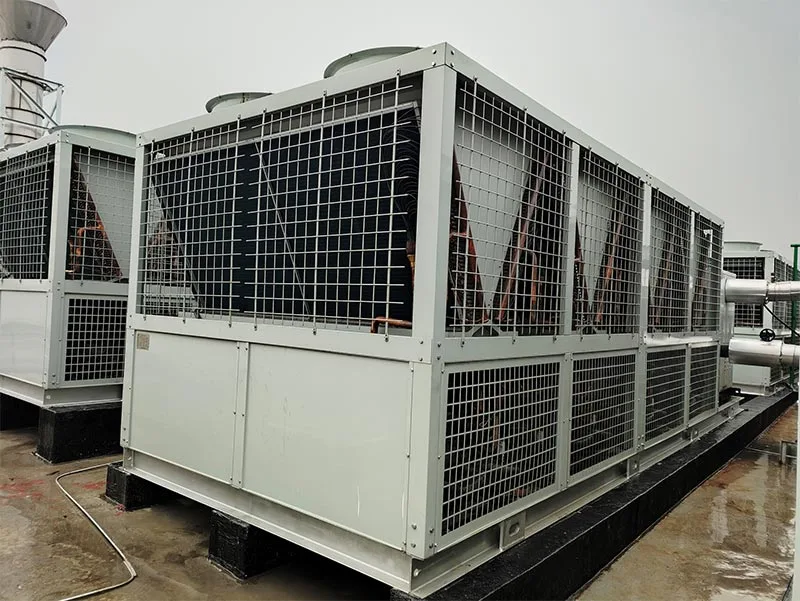

Термопомпи EVI с въздушно охлаждане са инсталирани на покрива.
