Високоефективен шкафов климатик за промишлени охладителни системи

Климатик за шкафове HISURP за електрически кутии, CNC шкафове, PLC панели и индустриални системи за управление

Когато купувачите търсят надежден панелен охладител, те обикновено задават същите практически въпроси: Как да поддържам електрическите шкафове хладни, без да внасям прах вътре? Трябва ли да избера горно монтиран или стенен? Как да изберем подходящия охладителен капацитет?

ХИСУРПдава ясни отговори с продуктова линия, проектирана специално за охлаждане на електрически шкафове, а не за общо климатизиране на помещения.

Произведен от Ningbo Hicon Industry, HISURP е подкрепен от компания с опит в промишленото охлаждане, датиращ от 1972 г. и фокусиран върху промишлени климатици и търговски климатици от 2003 г. С фабричен завод от 150 000 m², 400+ служители, 123 патента, CNAS национални лаборатории и стаи за тестване и опит в обслужването по целия свят партньори като ABB, Schneider, Toyota, COFCO, Novenco и Toray.

Кабинетният климатик се нарича още панелен охладител, климатик за корпус или охладителен модул за електрически шкаф. Целта му е проста, но критична: премахва топлината от запечатаните електрически шкафове, като същевременно държи външния прах, маслена мъгла, влажен въздух и корозивни замърсители далеч от чувствителната електроника. За PLC, серво задвижвания, инвертори, превключватели за управление, CNC контролери, телекомуникационно оборудване и прецизни инструменти, тази разлика не е малка. Това пряко влияе върху времето за работа, надеждността и експлоатационния живот.

Защо електрическите шкафове се нуждаят от специален шкаф климатик?

Традиционните методи за охлаждане, като изпускателни вентилатори или естествена вентилация, често вече не са достатъчни. Съвременните електрически шкафове съдържат компактни електронни компоненти с висока плътност, които генерират значителна топлина. В същото време въздухът във фабриката може да съдържа прах, влакна, маслени пари или влага. Ако просто проветрявате шкафа с външен въздух, може да намалите топлината само временно, докато въвеждате замърсителите, които увреждат електрониката.

Ето защо HISURP се фокусира върху охлаждане + защита от прах + обезвлажняване в едно компактно решение.

Как работи панелен климатик HISURP?

ХИСУРП използва принципа на охлаждане с фазова промяна. Компресорът изхвърля хладилен газ с висока температура и високо налягане в кондензатора, където се охлажда до течен хладилен агент. След дроселирането хладилният агент влиза в изпарителя и абсорбира топлината от горещия въздух вътре в електрическия шкаф. След това хладилният агент се изпарява обратно в газ и се връща в компресора, повтаряйки цикъла непрекъснато.

Основни предимства

1. Точен контрол на температурата за стабилна работа на корпуса

Потребителите могат да задават работната температура вътре в електрическия шкаф според действителните нужди на приложението. Стандартният диапазон на регулиране на температурата е от +20°C до +38°C. В зависимост от модела и изискванията на проекта може да се приложи механично управление или управление от микрокомпютър с LED дисплей.

2. Охлаждане и обезвлажняване в едно устройство

Много електрически повреди са причинени не само от топлина, но и от комбинацията от топлина и влага. Уредите HISURP осигуряват изсушаващо охлаждане, помагайки за поддържане на по-подходяща влажност и температура вътре в шкафа и намалявайки риска от кондензация и корозия.

3. Запечатаната структура помага да се блокира навлизането на прах

Правилно подбран климатик за монтиране на стена или климатик за горно монтиране на шкаф работи със запечатан електрически корпус, така че вътрешният въздух остава изолиран от прах в работилницата, влакна, маслена мъгла и частици във въздуха.

4. Бърза, равномерна циркулация на въздушния поток

Устройството използва висококачествен центробежен вентилатор с външен ротор с компактна конструкция, голям въздушен поток, високо статично налягане, ниски вибрации и нисък шум. Това помага за бързото охлаждане на корпуса и намаляване на горещите точки около PLC, VFD, серво задвижвания и захранващи модули.

5. Ефективен ротационен компресор

ХИСУРП използва напълно затворен ротационен компресор с висока енергийна ефективност и ниска консумация на енергия. С вградените мерки за намаляване на вибрациите уредът работи гладко и тихо, което е ценно в среди с прецизен контрол.

6. Високоефективен топлообменник

Топлообменникът използва медни тръби с вътрешна резба с алуминиеви ребра, подобрявайки ефективността на топлопреноса и EER на системата, като същевременно поддържа стабилна дългосрочна работа.

7. Стандартен първичен филтър от страната на кондензатора

Първичен филтър от страната на кондензатора помага да се предотврати навлизането на прах, масло и отломки и да повлияят на топлообменника или вентилатора, като подобрява общата стабилност на системата и удължава експлоатационния живот.

8. Регулируема посока на изхода на студения въздух

Изходът за студен въздух е снабден с дефлектор, така че посоката на изпускане може да се регулира, което спомага за оптимизиране на разпределението на въздушния поток и прави температурата в шкафа по-равномерна.

9. Гъвкава инсталация и удобна поддръжка

Уредът е компактен, лек, лесен за монтаж и удобен за обслужване. След инсталиране и захранване, той може да работи без сложно пускане в експлоатация в повечето стандартни приложения.

Монтиран отгоре или монтиран на стена: кой да изберете?

Това е един от най-важните въпроси на купувача и той пряко влияе върху ефективността на монтажа и ефективността на въздушния поток.

Климатик за стенен шкаф е монтиран на страничната стена на електрическата кутия. Това е най-широко използваният формат, защото е лесен за достъп за поддръжка и е подходящ за много контролни шкафове с общо предназначение.

Типични охладителни мощности за стенни модели:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Най-добро за:

- Шкафове за управление на CNC машини

- линейни шкафове за автоматизация

- шкафове за телеком оборудване

- инверторни и серво шкафове за управление

- проекти за реконструкция със странично пространство за монтаж

Монтиран на врата / полувграден тип

Това е странично инсталирана версия, частично вградена в шкафа за подобрен външен вид или контрол на пространството.

Типичен капацитет:

600W, 1000W, 1500W, 2000W, 2500W

Най-добро за:

- компактни линии, при които трябва да се намали външната проекция

- OEM оборудване с по-чист интегриран дизайн на шкафа

Климатик за горен шкаф

Климатик за горен монтаж на шкаф е инсталиран в горната част на шкафа и е особено полезен, когато страничното пространство е ограничено или страничните врати трябва да останат свободни.

Типични охладителни мощности:

1000W, 1500W

Най-добро за:

- тесни инсталационни коридори

- машинни инструменти с ограничен страничен просвет

- шкафове, изискващи подаване на въздух отгоре надолу

Как да изберем правилния шкафов климатик?

1. Топлинно натоварване вътре в шкафа

Изчислете общата топлина, отделена от задвижвания, PLC, захранващи устройства, трансформатори, релета и друга електроника. По-малките размери водят до лошо охлаждане; големият размер може да увеличи разходите и риска от кондензация.

2. Размери на шкафа и състояние на уплътнение

Кабинетният климатик работи най-добре със сравнително запечатан корпус. Изтичането на въздух намалява ефективността на охлаждане и може да позволи навлизането на влажен или прашен въздух.

3. Околна температура и ниво на замърсяване

Ако мястото е горещо, прашно, мазно, влажно или корозивно, запечатаното хладилно решение е много по-подходящо от вентилационната вентилация.

4. Монтажна позиция

Решете рано дали вашият проект се нуждае от монтиран отгоре или от стенен, въз основа на дизайна на шкафа и достъпа за поддръжка.

5. Състояние на дренажа и изискване за контрол

Ако няма дренажна тръба, помислете за модел с резервоар за вода. Ако проектът се нуждае от по-прецизен дисплей и контрол, поискайте опции за микрокомпютърно управление и LED дисплей.

Как да изчислим капацитета на охлаждане за шкаф

1. Изчислете повърхността A = 2 × (дължина × височина + ширина × височина + дължина × ширина), за да определите повърхността на шкафа.

2. Изчислете температурната разлика ΔT = външна температура минус целевата вътрешна температура, за да определите разликата между вътрешната и външната температура.

3. Изчислете преноса на топлина през стената на кутията: Qs = 5,5 × A × ΔT, което дава скоростта на пренос на топлина.

4. Капацитет на охлаждане на климатика Qo = 1,2 × (Qs + генериране на вътрешна топлина Qi), определящ необходимия капацитет на охлаждане.

Преглед на техническите данни на шкафов климатик

Защо HISURP?

Нашата производствена сила:

ХИСУРП е специализиран производител на промишлени климатици с:

- Опит в индустриалното охлаждане, датиращ от 1972 г

- Фокус върху промишлени климатици и търговски климатици от 2003 г

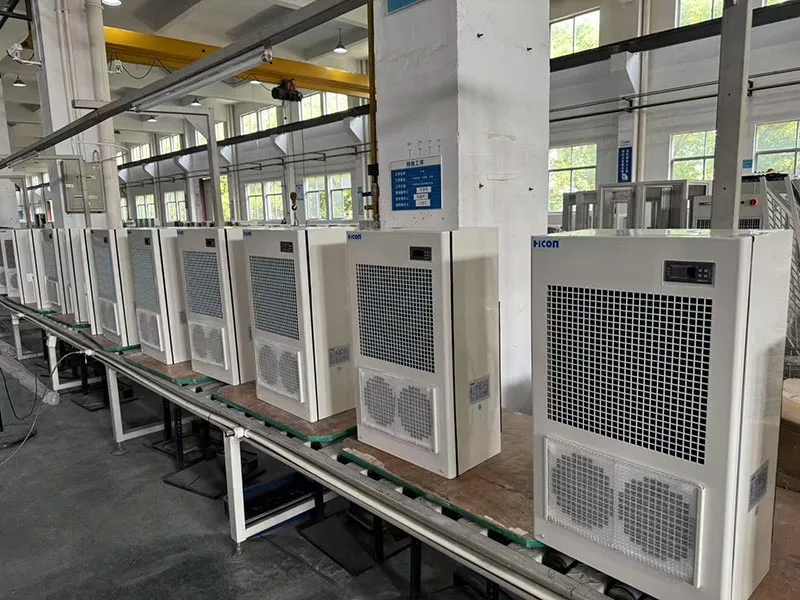

- 150 000 m² производствен цех

- 400+ служители

- 123 патента

- CNAS национални лаборатории и стаи за изпитване

- Внесени производствени съоръжения и зрели системи за контрол на качеството

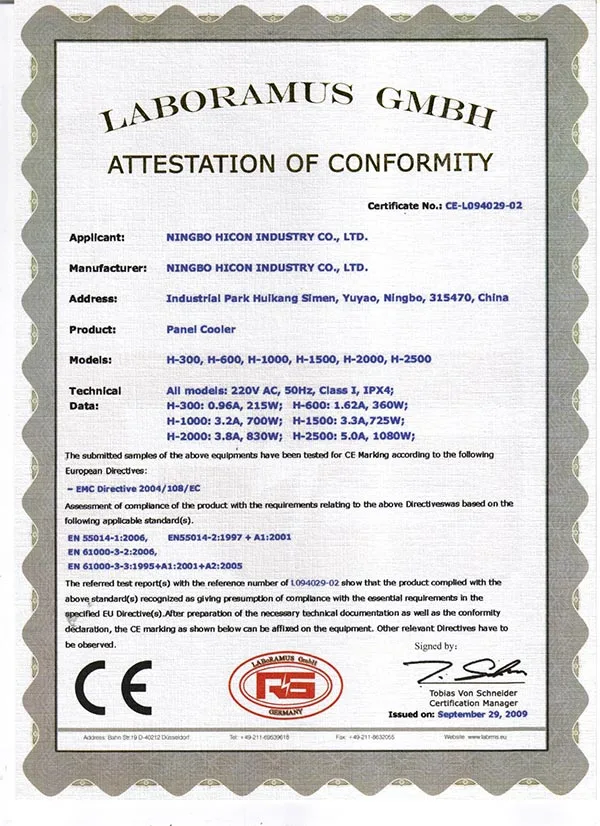

- Сертификати, включително ISO9001, ISO14001, ISO45001, CE, UL, CB и други

-богат опит в износа, климатиците за шкафове се изнасят за: Саудитска Арабия, Гърция, Мексико, Катар, Сърбия и др.

-Нестандартно персонализиране за различни сценарии: Моделите на трифазни 460V и DC 48V захранвания са изнесени на едро в Гърция и Саудитска Арабия, като се адаптират към различните спецификации на мрежата, за да отговорят на регионалните изисквания.

Корпус от неръждаема стомана, модели с висока температура 60°C околна температура, специално проектирани за фотоволтаични инверторни шкафове в Близкия изток; моделите с RS485 интерфейси поддържат Modbus дистанционно четене на температура, ток и кодове за грешки, което позволява интегриране в централизирани системи за наблюдение чрез хост компютри.

Техническо сътрудничество с японски специалисти

Линията за охлаждане на шкафовете е разработена в сътрудничество с японски компании, включително KOUWAKOUGYO и Apiste. Това добавя стойност за купувачите, които се грижат за стабилната логика на дизайна, доказан опит в охлаждането на корпуса и зрелостта на продукта.

Възможност за персонализиране

ХИСУРП може да поддържа:

- персонализирани параметри

- различни изисквания за външен вид и цвят

- опции за екологичен хладилен агент

- решения с фиксирана или променлива честота, когато е приложимо

- OEM и проектно-базирана адаптация

This is especially useful for machine builders, control cabinet manufacturers, and overseas distributors.

Типични отрасли на приложение

Продуктите за панелни климатици HISURP са подходящи за широка гама от сектори:

- CNC металорежещи машини

- пластмасови машини

- телекомуникации

- хранителни машини

- текстилно оборудване

- дървообработващи машини

- металургия

- линии за производство на тютюн

- VFD шкафове за управление

- PLC шкафове

- системи за серво управление

- разпределителни шкафове и кутии за КИП

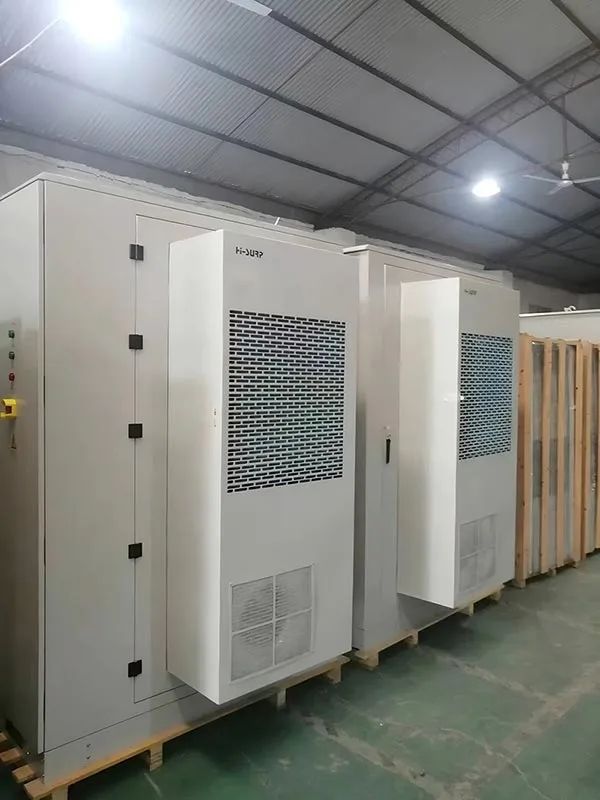

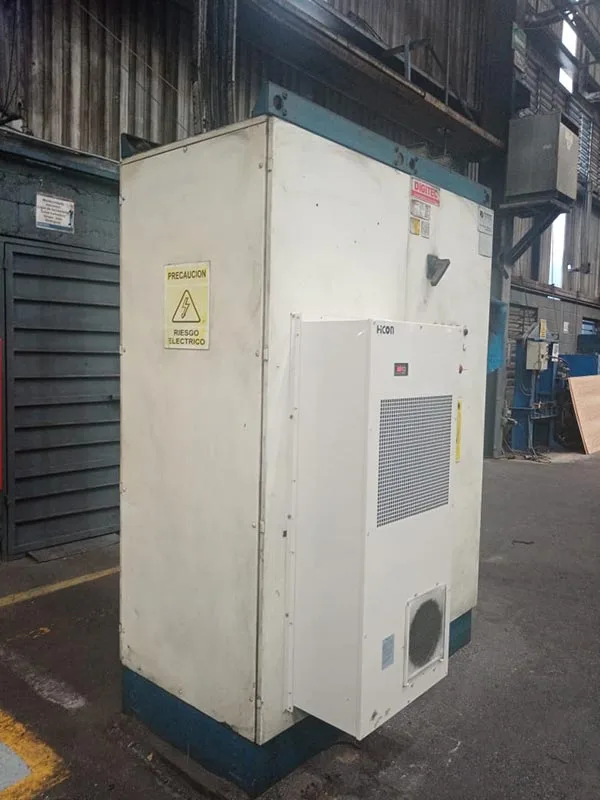

Инсталационна сцена
