Магнитно-устойчив климатик

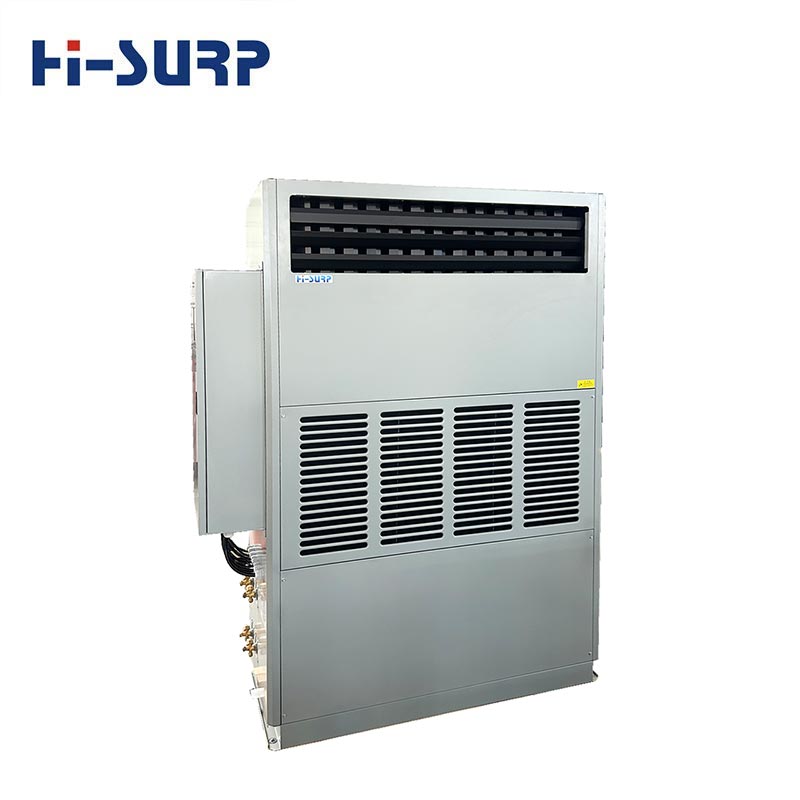

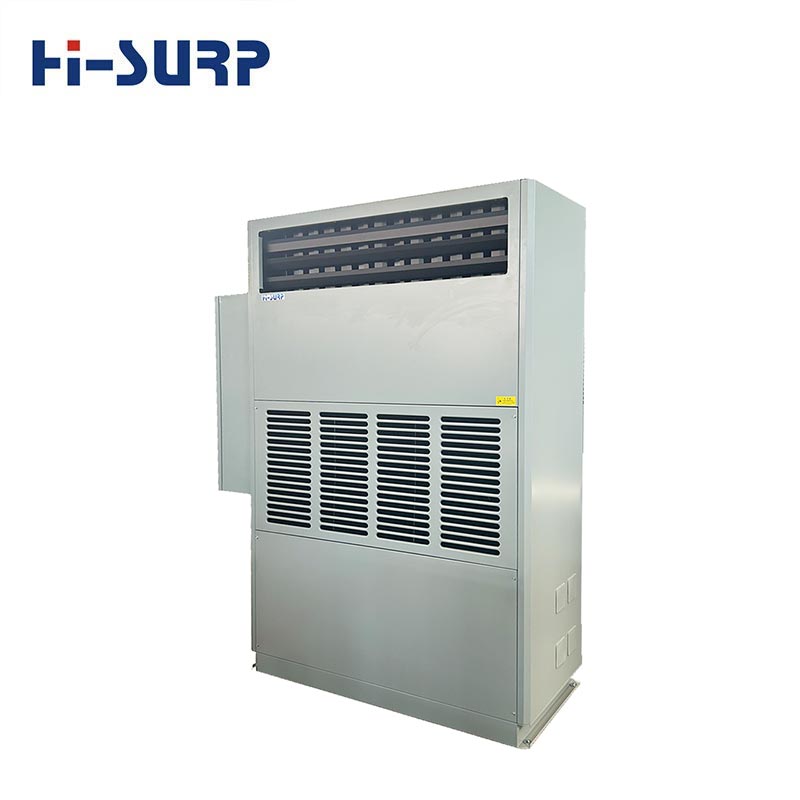

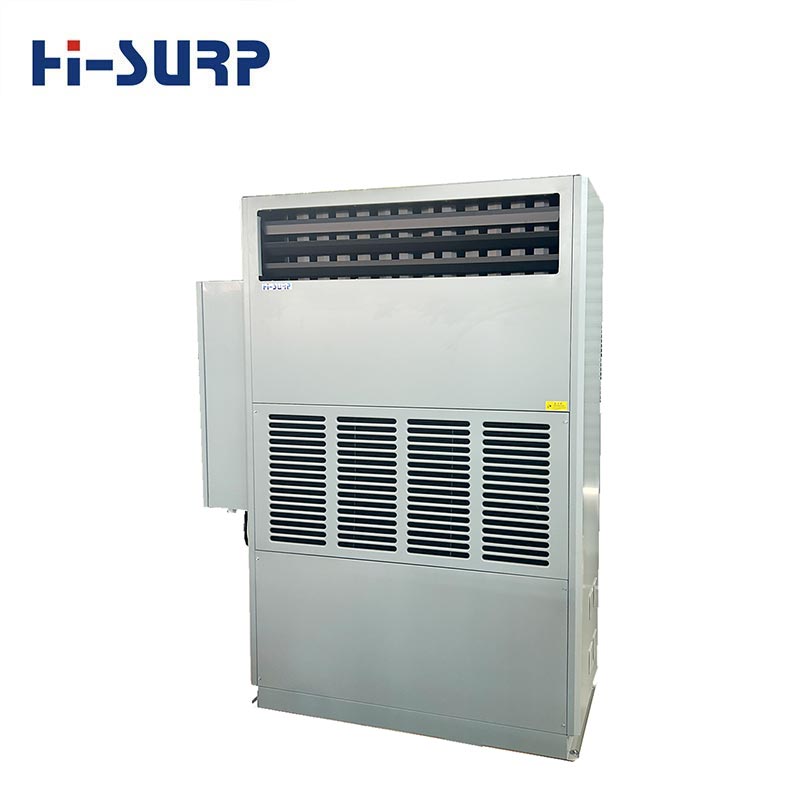

Hisurp Magnetic-Resistant Air Conditioner е индустриален климатик, проектиран специално за среди със силно магнитно поле. Чрез многослойна екранираща система, той осигурява стабилна и издръжлива работа на уреда в среда на магнитно поле от ≥2000GS.

Изпратете запитване

Приложение

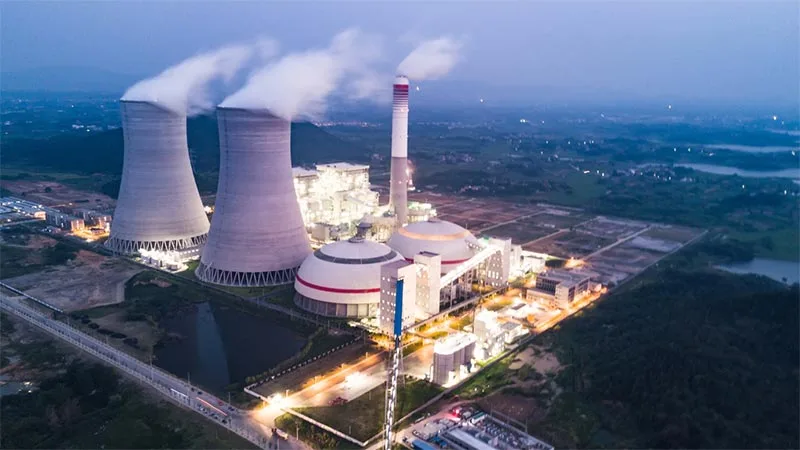

Магнитно-устойчивият климатик е подходящ за атомни електроцентрали, лаборатории със силно магнитно поле, центрове за данни, и други места със строги изисквания за електромагнитна среда.

Цел

Магнитно-устойчивият климатик ефективно потиска електромагнитните смущения, осигурява стабилна работа на система за управление, удължава живота на оборудването и гарантира безопасността на промишленото производство.

Принцип на екраниране

Материално екраниране

Използване на материали с висока пропускливост като желязо и никел за абсорбиране и насочване на магнитни полета, намаляване на магнитното проникване на полето (за нискочестотни електромагнитни полета).

Използване на материали с висока проводимост като мед и алуминий за упражняване на скин ефект върху магнитните полета (за високочестотни електромагнитни полета).

Структурно екраниране

Подобряване на ефективността на екранирането чрез правилно проектиране на дебелината на екраниращия слой и пролуките, осигуряване на вътрешния компонентите на оборудването не се влияят от смущения на магнитното поле.

Заземяващо екраниране

Заземяването на екраниращото тяло, като се използва земята като верига на магнитното поле, намалява въздействието на магнитните полета върху вътрешно оборудване.

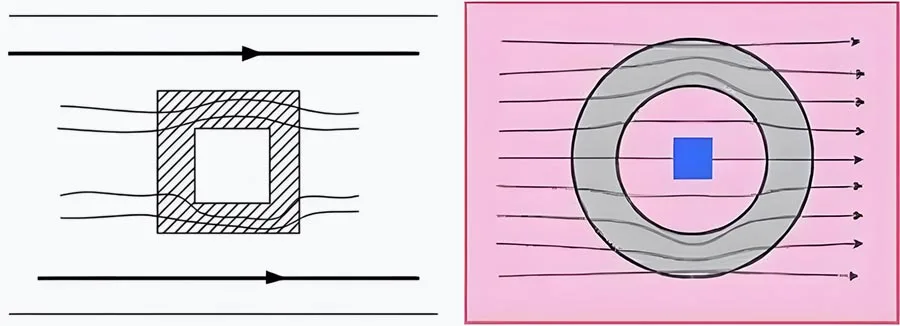

Диаграма на байпас на магнитното поле (нискочестотни електромагнитни полета)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

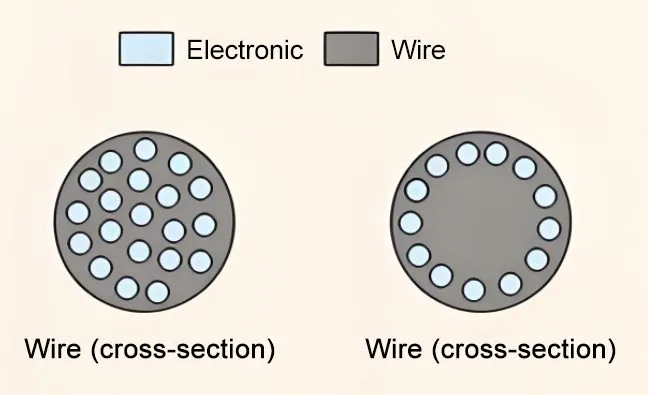

Диаграма на ефекта на кожата на магнитното поле (високочестотни електромагнитни полета)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

План за внедряване на екраниране за електрическа система за управление

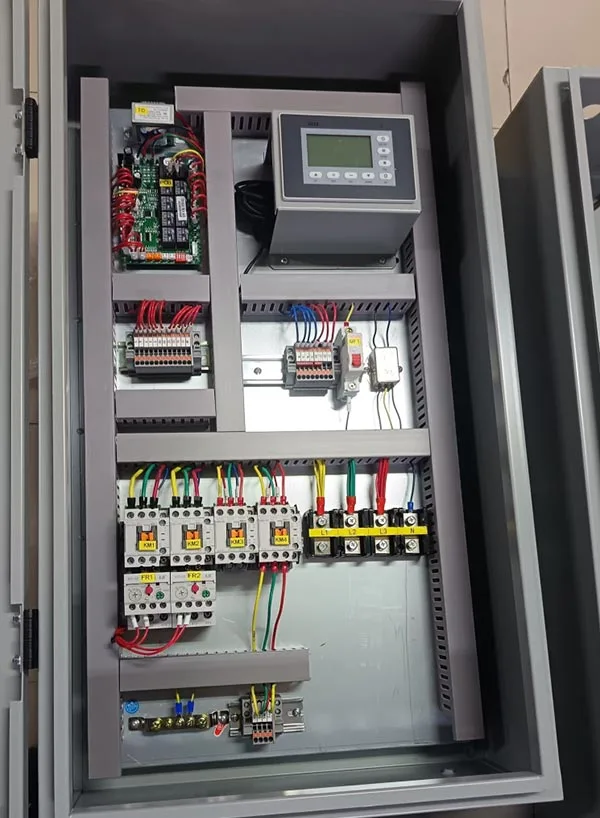

Независима електрическа контролна кутия

Използвайки напълно затворена метална контролна кутия, той образува ефект на клетка на Фарадей, ефективно екраниращ срещу външни смущения на магнитното поле.

EMI филтър

Всички входящи и изходящи линии се прехвърлят с помощта на EMI филтри за потискане на високочестотни смущения и гарантиране стабилно предаване на сигнала.

Система за заземяване

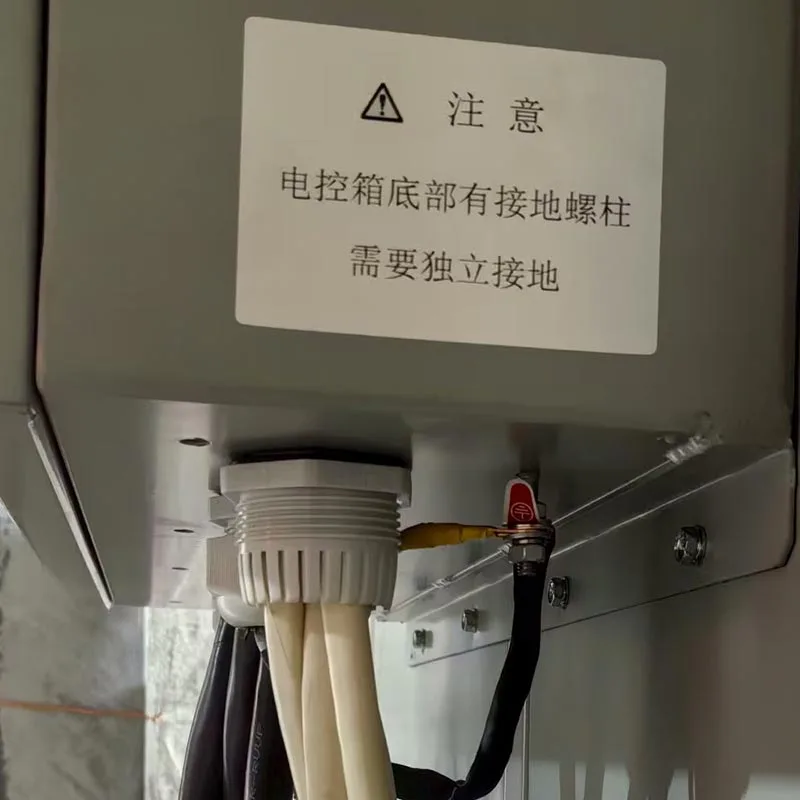

Осигурена е независима екранирана заземителна клема, отделно от основната система за заземяване на оборудването. The съпротивлението на заземяване е ≤0,1Ω, за да се осигури ефективно заземяване.

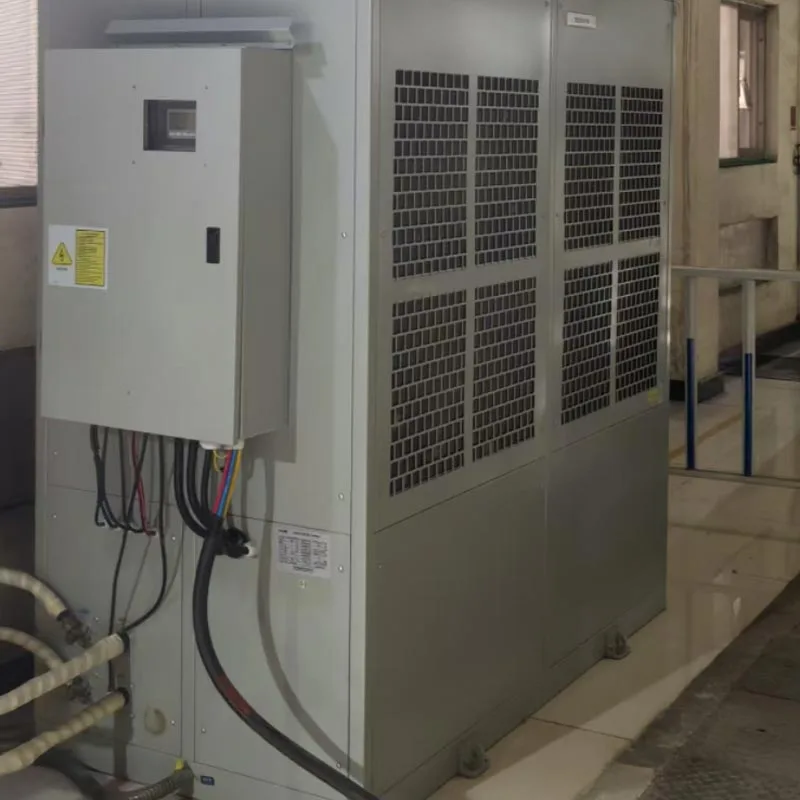

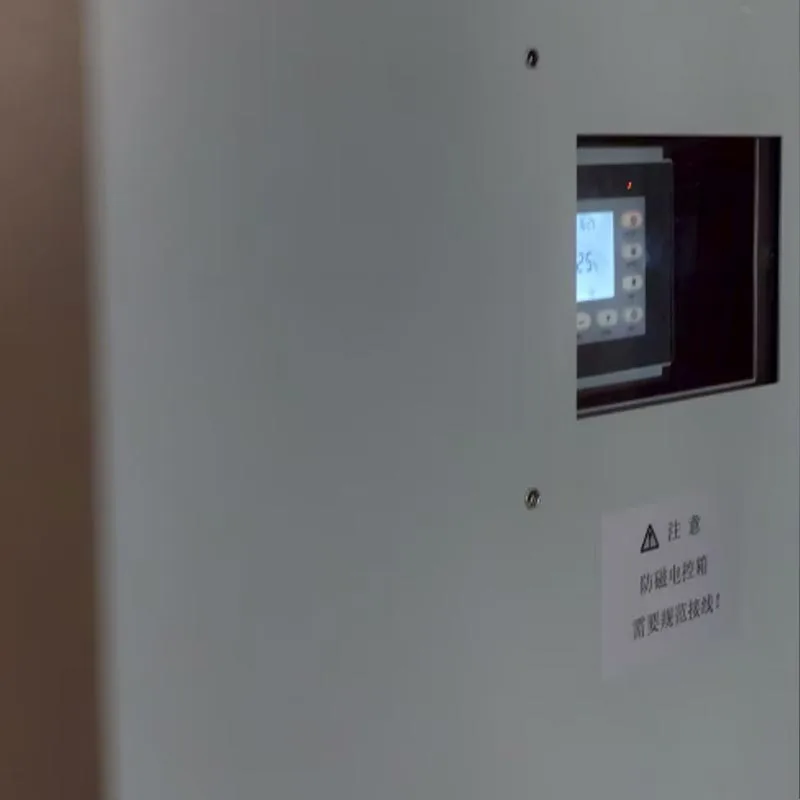

Проектни случаи

Компания за нови материали има сила на магнитното поле на открито от 800GS и сила на магнитното поле на закрито от 2200GS, която поставя изключително високи изисквания към антимагнитните характеристики на своето климатично оборудване.

Магнитно-устойчивият климатик Hisurp е оборудван с независима електрическа контролна кутия, екранирани кабели и антимагнитен двигател, който ефективно решава проблема със смущенията на магнитното поле.

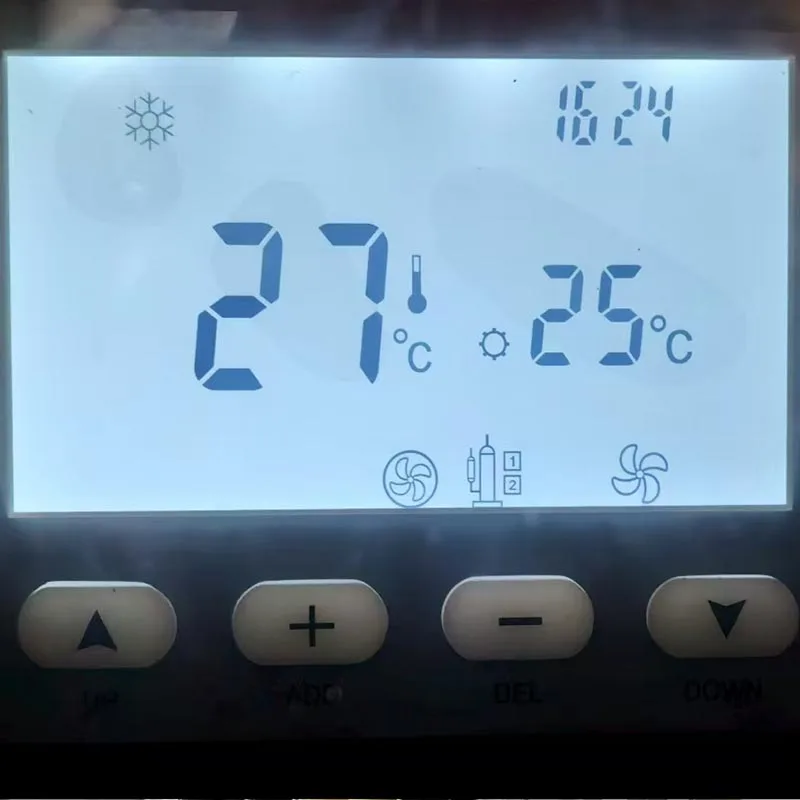

Със следната обратна връзка със снимки:

Горещи маркери: Магнитно-устойчив климатик
