Видове сплит кранови климатици?

Има три вида сплит кран климатици HISURP:

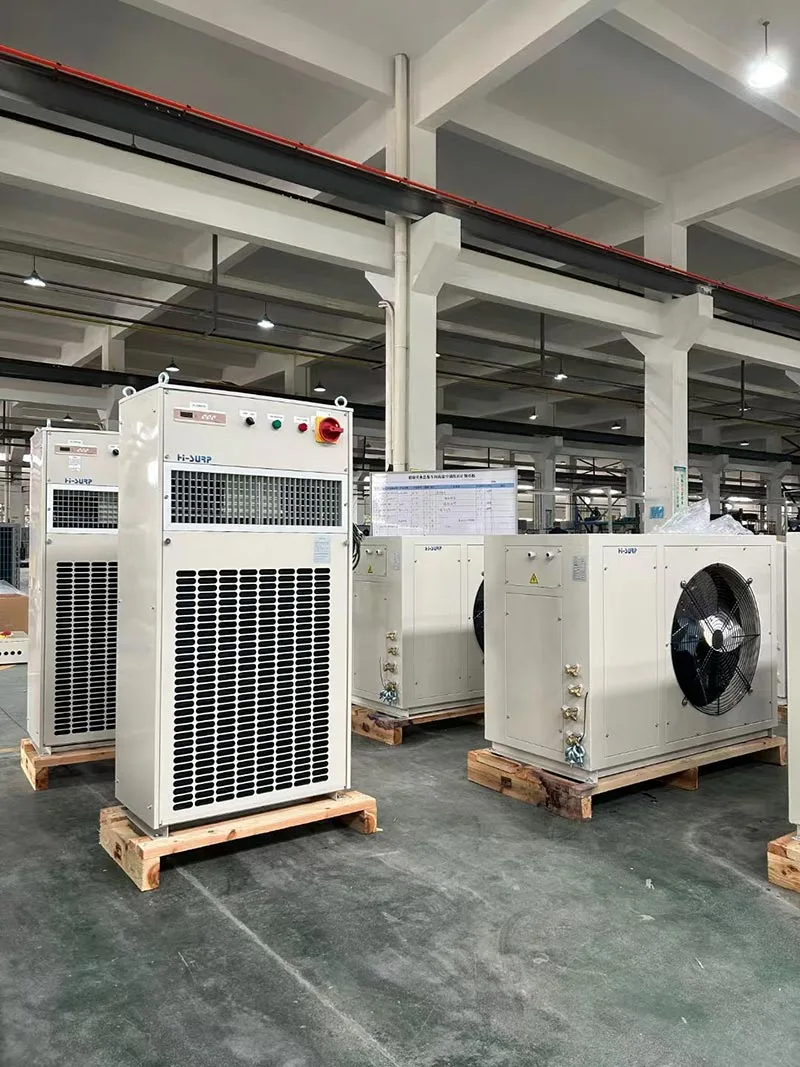

За разделени подови климатици с кран,ХИСУРПима серия B, подходяща за каюти, където има достатъчно пространство.

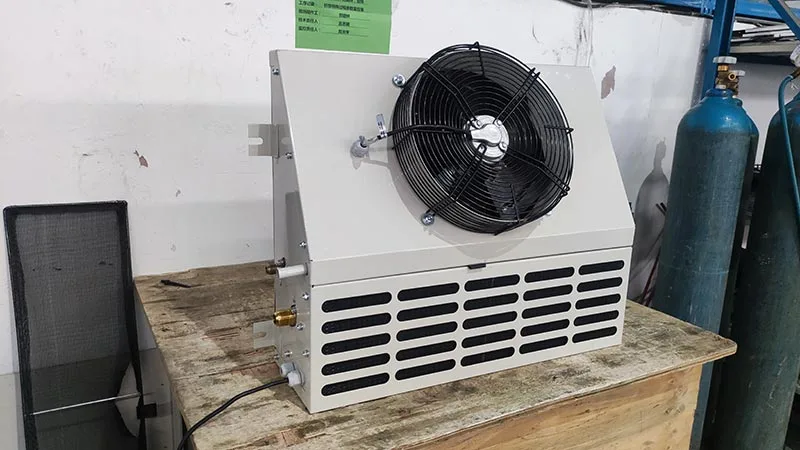

За сплит стенни кранови климатици HISURP има серия BD/BG, подобни на външен вид, с наклонена повърхност и компактни размери. Специално внимание се изисква при монтаж BG/BD (поради различните позиции на съдовете за отцеждане; изпарението на хладилния агент може да причини кондензация).

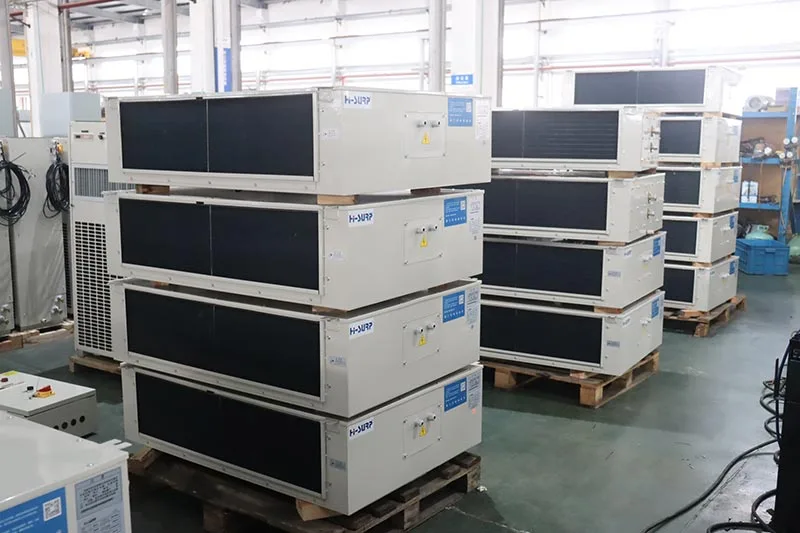

За кранови климатици с разделен таван, HISURP има серия BX, която обикновено се поставя в центъра на тавана, с изход за въздух в долната част и връщащ въздух отпред и отзад.

Преглед на климатиците HISURP Split Crane

Охлаждащ капацитет: 4~24kW

Отоплителна мощност: 3~10kW

Хладилен агент: R134a, R142b, R227ea, R515B, R236fa

Захранване: AC380/400/440-3PH-50Hz/60Hz

Работно състояние на охлаждане: температура на околната среда: 45°C; вътрешните DB/WB са 30/24°C

Медни тръби: необходими

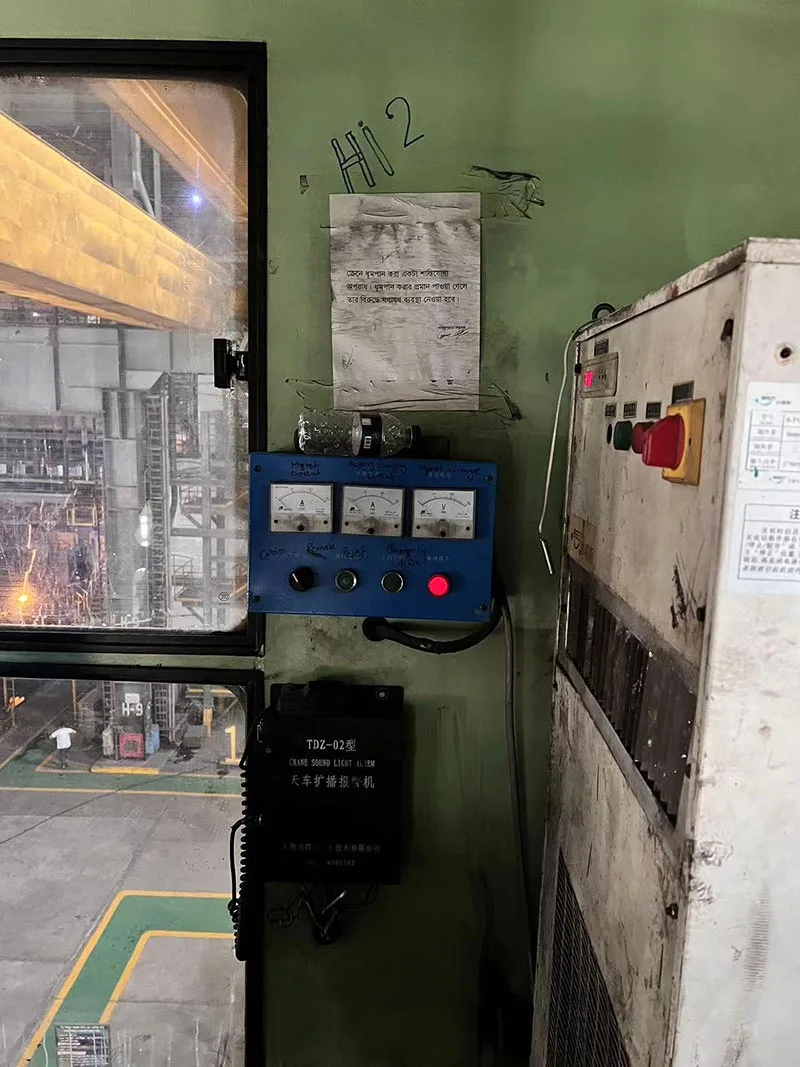

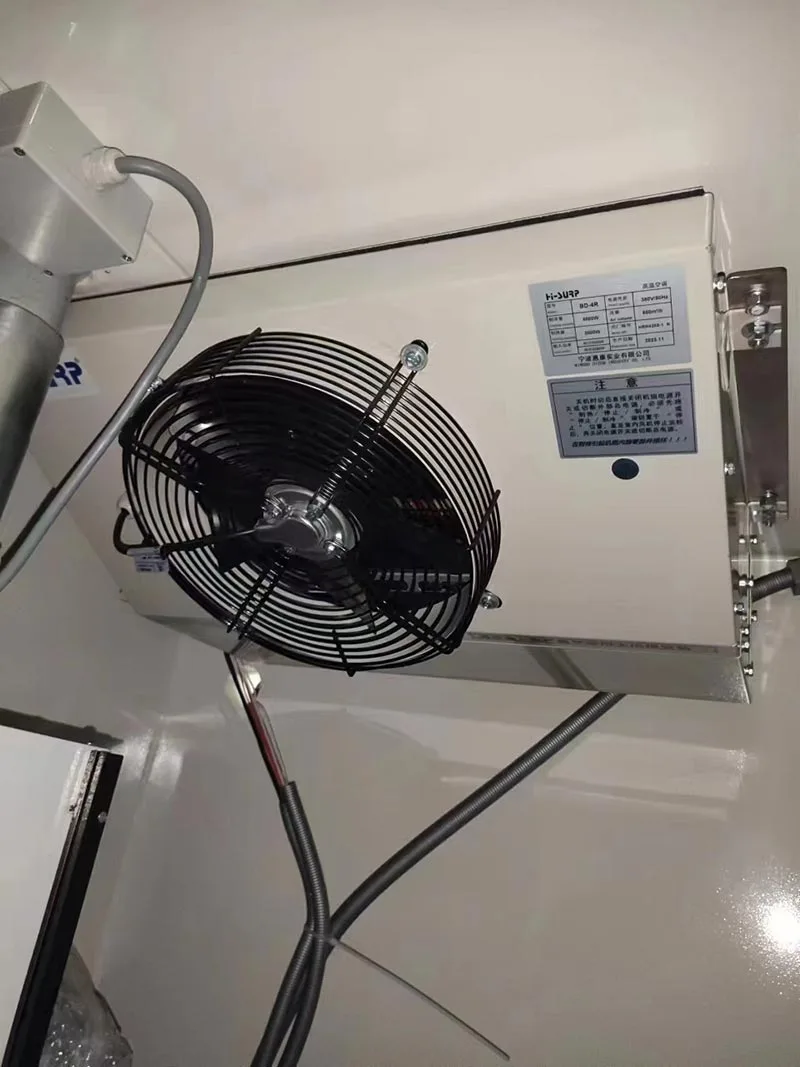

Как да инсталирате климатици HISURP Split Crane?

A.  Потвърдете дали позицията на монтаж улеснява свързването на медни тръби и електрическо окабеляване;

B.  Осигурете плоскост, хоризонталност и достатъчна здравина на основата и свържете външното тяло към монтажните крака с 4-M12 болта, гайки и пружинни шайби;

C.  Вътрешното тяло лесно се преобръща, тъй като е високо и тънко, така че трябва да бъде здраво свързано към задния панел на шофьорската кабина чрез интегрираното място за монтаж на модула;

D. Устройството не трябва да се монтира някъде, изложено на капки вода, или може да причини токов удар или изтичане;

Д. Проверете дали интерфейсите са затворени преди монтаж на тръбите за хладилен агент и дръжте задния интерфейс затворен по време на поставяне на тръбите и без прах или вода вътре в тръбите;

F.  Вътрешните и външните модули са свързани към спирателни вентили с гнезда на медни тръби за хладилен агент със съответния размер Φ1/2” за течна линия и Φ3/4” за газова линия. Стандартната дължина е 5м. Ако трябва да бъде удължен, потребителят трябва да направи специално предупреждение, когато прави поръчка;

G.  Медните тръби трябва да бъдат изключително внимателно свързани към завоите, в случай че са смачкани. За тази операция се препоръчва апарат за огъване на тръби. Радиусът на огъване е (R) ≥70 mm. Огъването не трябва да се повтаря в случай, че тръбите са напукани или счупени;

H.  Вътрешните и външните винтови връзки на двата края на тръбите трябва да са сигурни и стегнати (завинтени). Заваряването трябва да има плосък заваръчен шев и да няма течове;

I. 25 кг/см² азот се инжектира в сервизен вентил за ниско налягане и сапунена вода се нанася равномерно върху връзките или заваръчните шевове на медни тръби за откриване на течове. Ако от сервизния вентил за ниско налягане не излиза азот, ще започне вакуумно изпомпване. Ако се открие изтичане, то трябва да се отстрани след изпускане на азот и след това откриването на изтичане се извършва отново;

J.  Ако вътре в модула не е поставено коляно за водно уплътнение, водното уплътнение на завоя трябва да бъде поставено на изхода на вътрешното тяло, за да изхвърля плавно кондензираната вода. Дренажните тръби трябва да се монтират на място по-ниско от водния съд на уреда;

K.  Всички проводници и кабели трябва да бъдат свързани правилно и сигурно съгласно схематичната диаграма на окабеляването, доставена заедно с уреда, и определено е забранено кабелите да бъдат надраскани или смачкани чрез натискане на линейна плоча и др.

L.  Захранващите линии се вкарват през входа на захранващата и контролната линия, както е показано на контурния чертеж, и след това се свързват към клеми „L1、L2、L3“ и PE. Другите линии трябва да бъдат положени в същата посока като захранващата линия, както е описано подробно в електрическата схема. Всички кабели трябва да бъдат облечени с метален маркуч, когато преминават през прокарващи отвори, и здраво завързани с панделки.

M.  Медните проводници с подходящи диаметри се избират съгласно следната таблица за електрическо окабеляване за климатик и се свързват в съответствие с електрическата схема, доставена заедно с уреда.

Електрическо окабеляване на климатик

N.  След като са монтирани свързващи тръби, проводници и дренажни тръби, се използват ленти за свързване на медни тръби, проводници и дренажни тръби на разстояние от 200 mm-300 mm. Трябва да се гарантира, че свързващите тръби имат добра топлоизолация, тъй като високата температура на откритите медни тръби може да повреди свързващите проводници и дренажните тръби.

O. Електрическият капак и решетката за всмукване на въздух на вътрешното тяло трябва да бъдат поставени добре. Панелът на външното тяло се поставя обратно. Уредът се електрифицира и се подлага на тест за охлаждане (за 20-30 минути). Ако се появят някакви вибрации, изтичане или необичайна повреда и т.н., те трябва да бъдат решени незабавно. Освен това потребителят трябва да научи как да използва климатик.

P.  Ако уредът е оборудван с предпазители срещу прекъсване на фазата и противофаза, е необходимо да проверите дали захранването е правилно свързано в съответствие със съответните местни разпоредби (напр. Национален електрически кодекс). Напрежението трябва да бъде не повече от ±15% от номиналното напрежение;

Q.  Ако мястото, където е монтиран уредът, е изложено на сериозна радиация от източници на висока температура, от потребителя се изисква да постави прегради между източниците и уреда.

Персонализиране на климатици HISURP Split Crane

*Антикорозионен

Опциите за защита от корозия на топлообменника включват: боядисване; електрофореза;  нано-електрофореза; алуминиеви ребра от медна тръба. Изображението по-долу показва схематична диаграма на електрофореза.

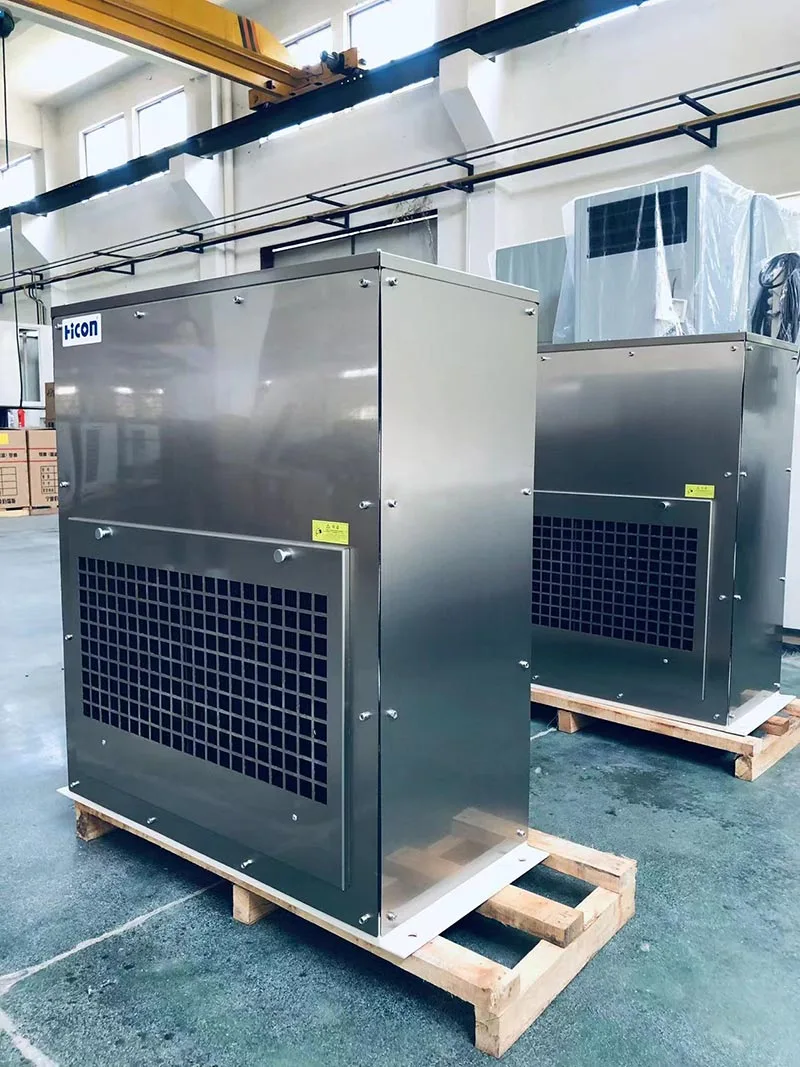

Опциите за защита от корозия на ламарина включват: боядисване (стандарт C3); електрофореза на поцинкована ламарина + боядисване; и неръждаема стомана. Изображението по-долу показва схематична диаграма на неръждаема стомана.

*Взривозащитен

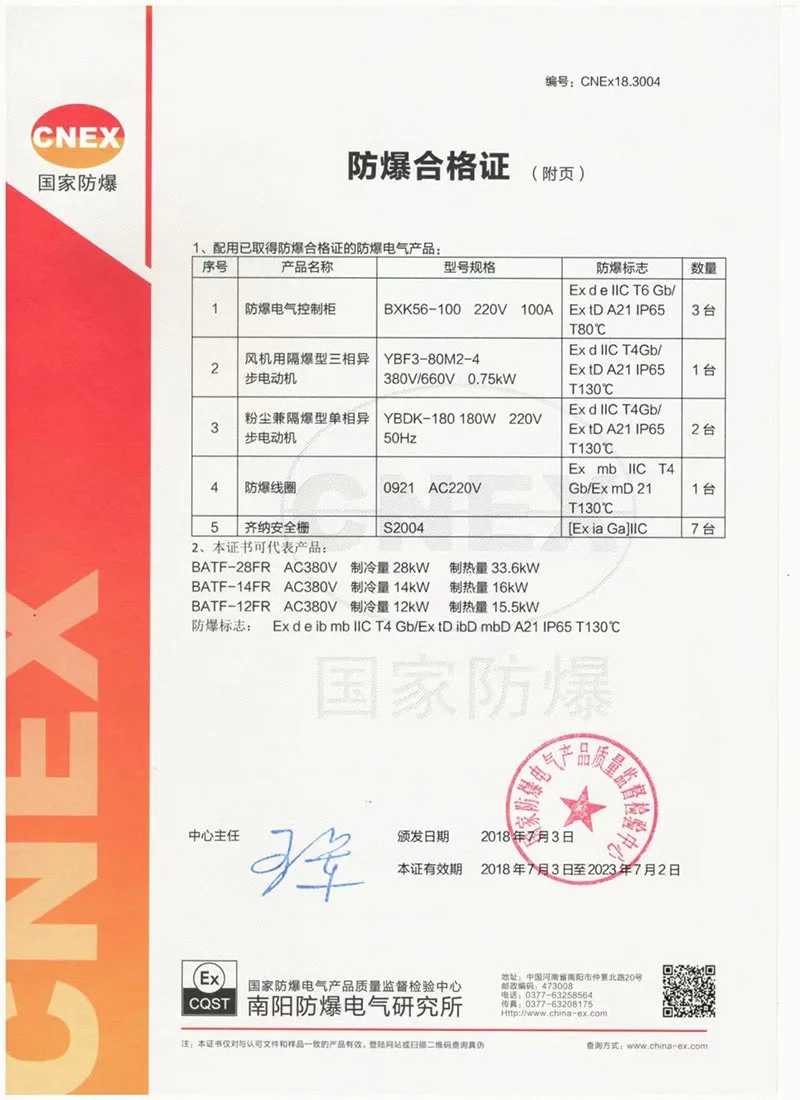

Климатиците HISURP Split Crane имат сертификат CNEX.

BT4 е подходящ предимно за зони с опасни газове от зона 2, с максимална температура на повърхността, която не надвишава 135°C (по-често се използва).

CT4 е подходящ както за зони 1, така и за зони 2 с опасни газове, също и с максимална повърхностна температура, която не надвишава 135°C.

И HISURP може и двете.
